您的模温机选对了吗？

模温机大家都非常熟悉，主要是通过泵运输被加热或者冷却的媒介来控制模具的温度。今天通过模温机的主要组成部分来和大家一起聊聊您的模温机选型是否合理？当然合理也是一个相对而言，根据您的关注点不一样可以有不同的选择。

1、媒介的选择

媒介一般分两种水和导热油，选择哪一种好？

从环保节能的角度来看，180度以内建议用水做媒介，水的运动粘度和导热系数远远优于油，水的运动粘度：1导热系数：1油的运动粘度：7-28*10^(-6)导热系数：0.1，以上面明显可以看出1L水负载的能量和流动性远远大于1L油。只是中国大多数工厂的都采用开放式水塔甚至地下水，水质比较差，模温机出现故障的概率比较高。

从环保，节能，成本等方面来考虑希望大家采用封闭式的水路系统，定期进行消毒，杀菌，软化。180度以上建议用导热油作为媒介，水长期180度以上工作，系统压力比较高风险系数相对较高。

2、泵的选择

导热油作为媒介考虑到油的流动性和自身摩擦力，泵工作点的扬程一般在20-40米，扬程越高能耗越高，热交换越快，油积炭率越低，这里的平衡点要根据贵公司实际的情况。

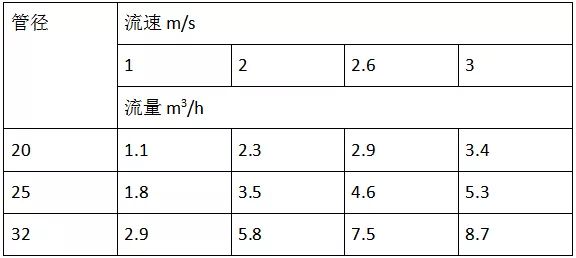

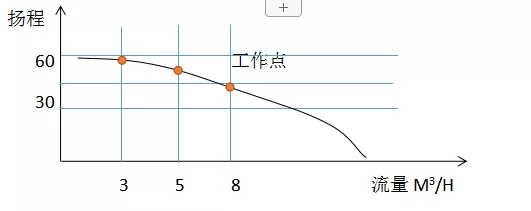

水作为媒介，泵工作点的一般在30-50米，扬程越高能耗越高，热交换越快，这里的平衡点要根据贵公司实际的情况。泵的工作点流量如何去选择？参照下表

3、加热功率的选择

加热功率的大小主要用来取决与模具首次升温需要的时间，当然不是越大越好，加热功率大，时间快，对用电负载要求高，模具升温也不适宜过快，金属的热变形需要一定的时间，太快模具的使用寿命变短，加热管表面负荷的选择，油用加热管建议＜4W/cm2 ，水用加热管建议＜8W/cm2

加热功率的需求如何去计算选择？

1Kw=859.97Kcal/H

Q=M*C*△T*S/T

Q（Kcal/H）:加热模具所需要的热量

M（KG）：模具质量100KG

C(Kcal/KG.°C)：铁比热(0.46)

S:安全系数（1.3-1.5）  △T：温差100°   T:1H

P=Q/t=100*0.46*100*1.3/1=5980Kcal/H/589.97=7kw

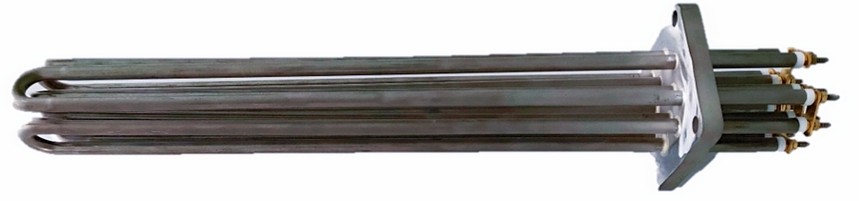

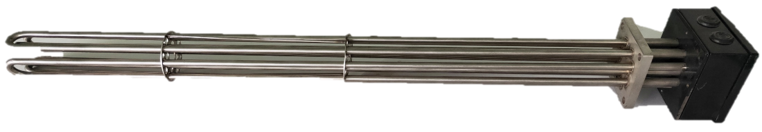

                             我司普通加热管

4、冷却能力的选择

冷却能力是模温机非常重要的一个参数，模温机在经过前期的加温后，主要作用是给模具降温，冷却能力决定冷却的速率。冷却能力如何去计算选择？

假如一模周期是60S,那么我们需要60S带走产品和热流道带来的热量。比如产品重量：1Kg,比热按照最大的1来估算，温差按照100度来计算，这里先不考热流道。

P=Q/T=60*1*1*100*1.3/1=7800Kcal/H/859.97=9KW

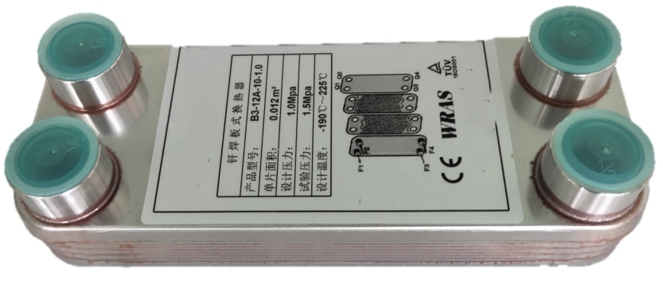

板式换热器

冷凝器

5、冷却方式的选择

冷却方式的选择主要针对水温机，冷却的方式主要有两种，一是直接冷却，一是间接冷却，一般温度低于60度，水质又比较好可以选择直接冷却，其它情况建议选择间接冷却，这样对水质的要求和由于水质产生的问题会相对较少。用观察法来看，模温机的冷却阀一个产品周期点动一次是最理想状态。
